尊涵家居的柚木生產(chǎn)流程【節(jié)選】

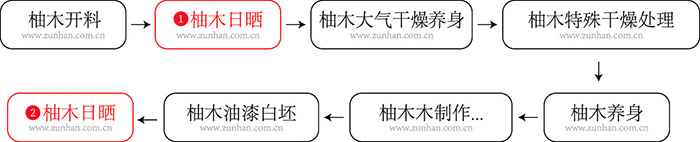

　　流程圖①柚木日曬

　　1、干燥

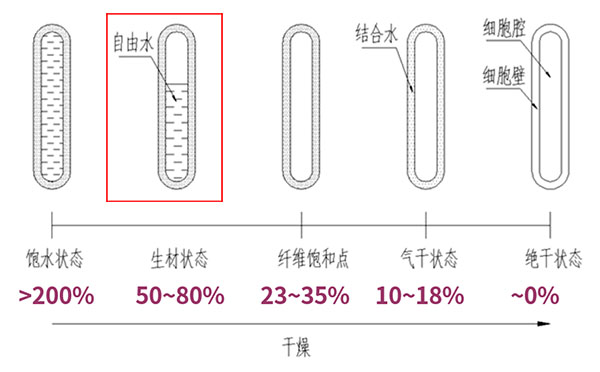

　　尊涵家居柚木板材皆為原木生材開鋸而成，生材因陳放年代不同，開鋸后的板材含水率達(dá)50-80%左右，通過反復(fù)日曬，可以將柚木中的自由水(細(xì)胞腔、細(xì)胞間隙和紋孔腔這類大毛細(xì)管細(xì)胞中的液態(tài)水)處理掉，降到纖維飽和點(diǎn)以下。柚木為什么不可直接高溫干燥，見：柚木Teak，萬木之王詳細(xì)說明。

　　當(dāng)然日曬也不是簡單的放著曬，過程中還要灑水，這個(gè)非常重要，這個(gè)灑水的時(shí)間、頻次、水用量皆有講究，這是經(jīng)驗(yàn)的累積。

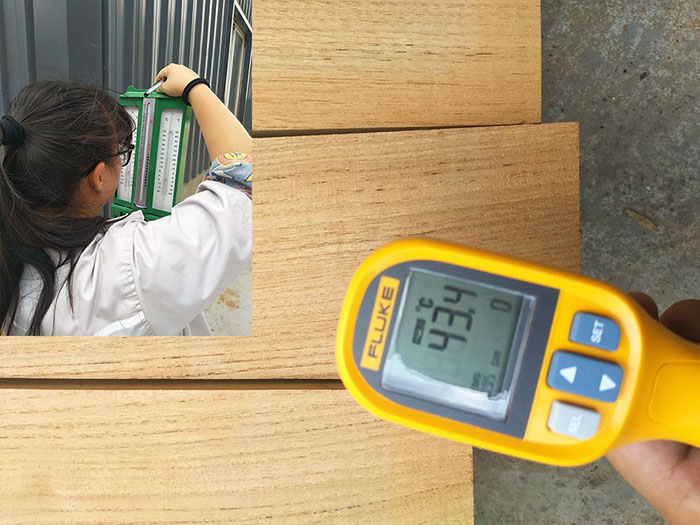

　　特別是炎熱的夏季，熱輻射下木材溫度，中午可達(dá)40~60℃，而相對(duì)濕度只有25~30℃左右(江蘇南通氣候)，△t值20左右，在平衡含水率只有5%左右的情況下，含水率在纖維飽和點(diǎn)之上的柚木板材，如果不灑水降溫，必將造成柚木板材因干縮造成端裂或表裂等干燥缺陷。

　　柚木板材達(dá)到一定的含水率，轉(zhuǎn)移到四面通風(fēng)的陽光房中，進(jìn)行長期較長的低溫干燥干燥處理，最終可以將柚木薄板含水率降至12-15%左右，而5CM以上板材，都可以降到纖維飽和點(diǎn)以下，中間層降至16%需要更久的周期。流程圖中“特殊干燥處理”，是因?yàn)樵诖髿飧稍锃h(huán)境下，壓力差值很難將吸附水(吸附在結(jié)晶區(qū)表面和無定形區(qū)域內(nèi)纖維素分子游離羥基上的水分)處理掉，主要是許多聯(lián)結(jié)的價(jià)鍵比較牢固，必須經(jīng)過特殊干燥工藝含水率降到8~12%，并且有效減少或破外羥基數(shù)目，即使木材再吸水，也很難形成氫鍵，大大降低板材在夏季梅雨、冬天地暖的環(huán)境下變形。

　　2、校色

　　柚木的含油量十分驚人，與其他木種相比它的含油量高達(dá)6%，尤其是老柚木，且會(huì)因樹齡逐漸增幅，可謂是樹中油王。柚木在開鋸后，木材內(nèi)的油脂、臘質(zhì)等不斷向外分泌，板面由原來的橘色，通過反復(fù)日曬和灑水，透過光合作用使其色澤轉(zhuǎn)為金黃色和顏色均勻。

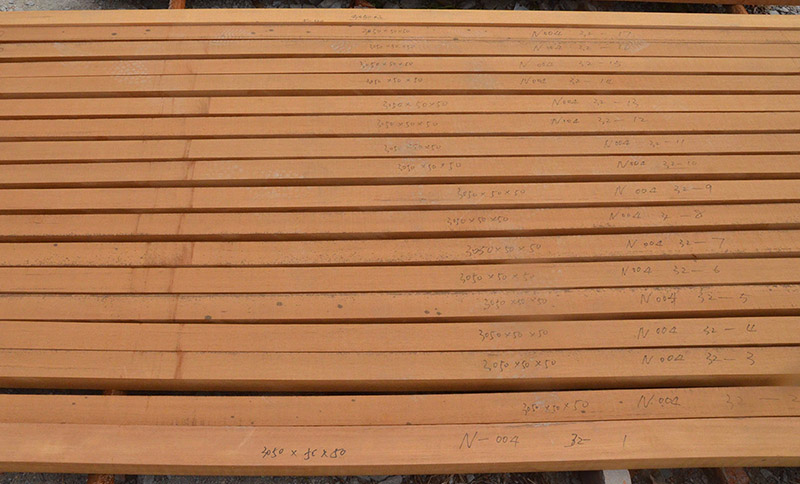

初期橘色▲，后期金黃色和顏色均勻▼

　　老柚木含油量高，可減少柚木發(fā)霉或變形等問題，這項(xiàng)特色很受市場追捧，但俗話說的好，水能泛舟亦能覆舟，含油量高是老柚木大的特點(diǎn)，但作為實(shí)木產(chǎn)品這項(xiàng)特點(diǎn)未必就是好的。由于含油量過高，在制成木作產(chǎn)品之后有可能會(huì)產(chǎn)生出油現(xiàn)象，而這未必是所有使用者都能接受的!

　　另外老柚木含油量太高，不同部位，油脂含量也不同，有的會(huì)產(chǎn)生較大的色差，而通過日曬和灑水，帶出柚木中大量的油脂，可以很大程度上減輕柚木色差問題。

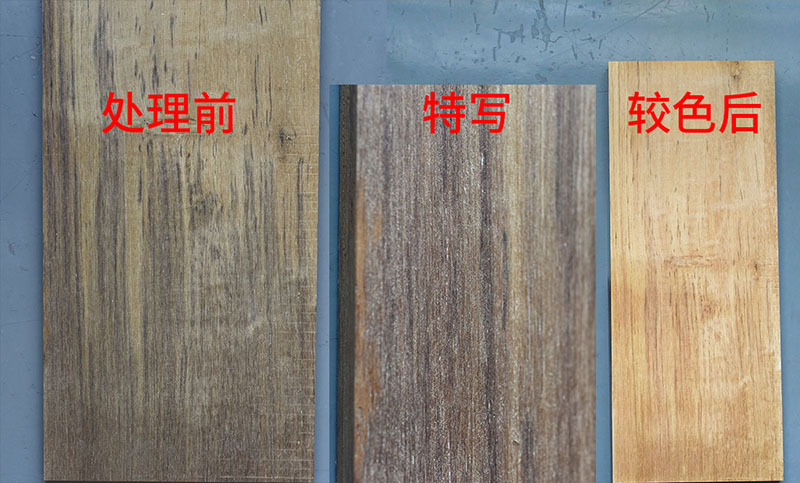

　　柚木油脂特別嚴(yán)重的板料，日曬試驗(yàn)如下：

　　在實(shí)際的項(xiàng)目中接觸過程中，柚木不是油脂越多，客人越喜歡。油脂太多，后期出油也是個(gè)問題。有些客人喜歡油影，也有很多客人不喜，例如歐洲的一些國家，特別是游艇甲板，非常干凈，且沒有黑筋。目前歐州用的柚木基本都是人工林的柚木，油脂很少。泰國著名的五世皇柚木行宮同樣如此。

　　流程圖②柚木日曬

　　柚木在油漆前，白坯打磨后，破外掉原有的金黃色的氧化保護(hù)層，因打磨較淺，此時(shí)的色差一般較小。考慮到整木定制、家具不如地板料那么易操作，且受廠房等多方面因素，在工期允許的情況下，可在車間里氧化較色。工期緊張或色差較重的，仍需到戶外日曬處理。

　　極端試驗(yàn)：

　　將對(duì)半切開的兩塊柚木，同色差同紋理的柚木，一塊放進(jìn)“黑屋子”，另一塊放在戶外陽光充足的環(huán)境下，長期對(duì)L*、b*、a*數(shù)據(jù)記錄，兩者的數(shù)據(jù)對(duì)比都是明度L*有一定的下降，b*含黃有一定的上升，a*變化不是太大，大的區(qū)別是兩者所有的時(shí)間略有區(qū)別。實(shí)踐說明：色差較小、沒有嚴(yán)重油脂色差的情況，柚木可室內(nèi)氧化。
